Grasshopper (sauterelle) est le surnom donné par maître Po à Kwai Chang Caine dans la série américaine Kung Fu (série télévisée)
Logiciel de Modélisation paramétrique développé par David RUTTEN pour le compte de la société Robert MacNeel& Associates (fondateur Bob MacNeel)

Préambule

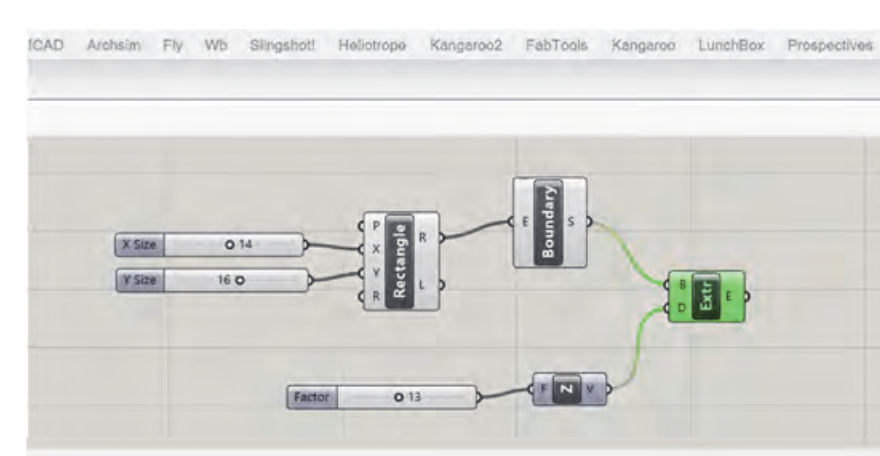

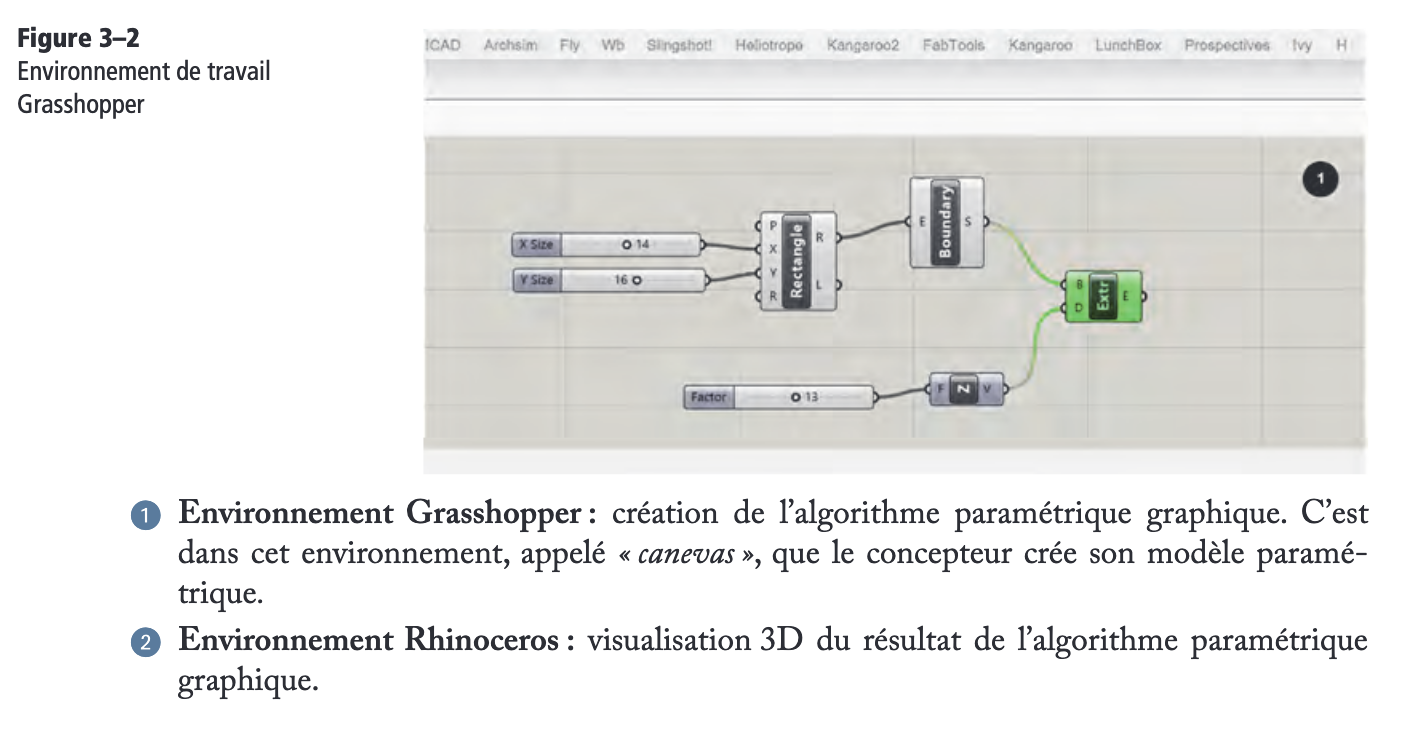

Grasshopper est un éditeur d’algorithmes visuels, un espace d’écriture conçu pour être utilisé avec Rhino. La géométrie est visualisée dans rhino .

Une communication à double sens avec le logiciel Rhinocéros

Grasshopper communique dans les deux sens avec Rhino :

• les objets dessinés dans Rhino peuvent devenir les variables d’entrée de votre algorithme Grasshopper pour ensuite être transformés et renvoyés dans Rhino .
• toute géométrie paramétrique de Grasshopper peut être figée dans Rhino en géométrie statique pour un jeu de dimensions donné en entrée,  cette opération s’appelle “Bake” (cuire dans Rhino)

Ouvrir Rhino3d > petits objets cm

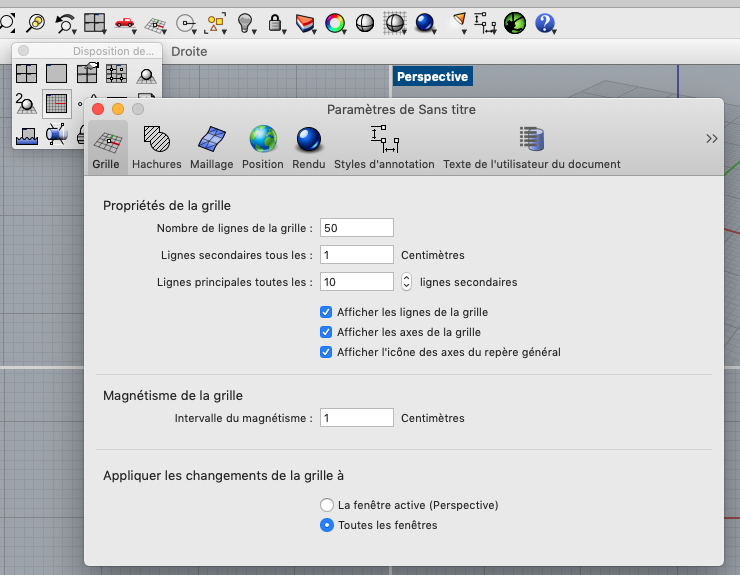

PRÉRÉGLAGES >Grille

Grasshopper est intégré à Rhino à compter de la version 6. Pour lancer gh je sélectionne l’icône de l’onglet Standard ou je saisis grasshopper dans la ligne de commande.

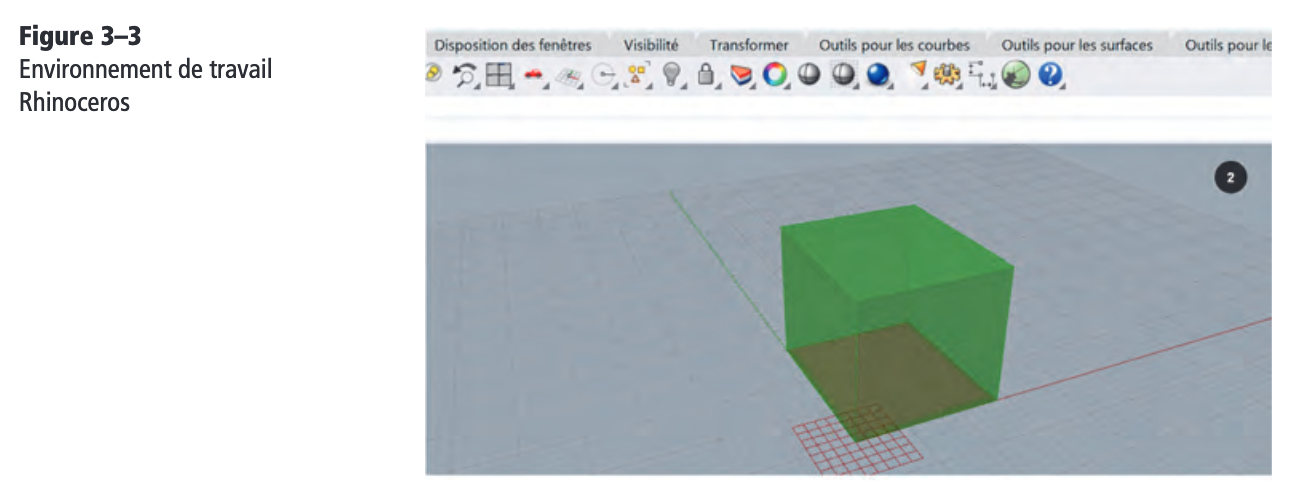

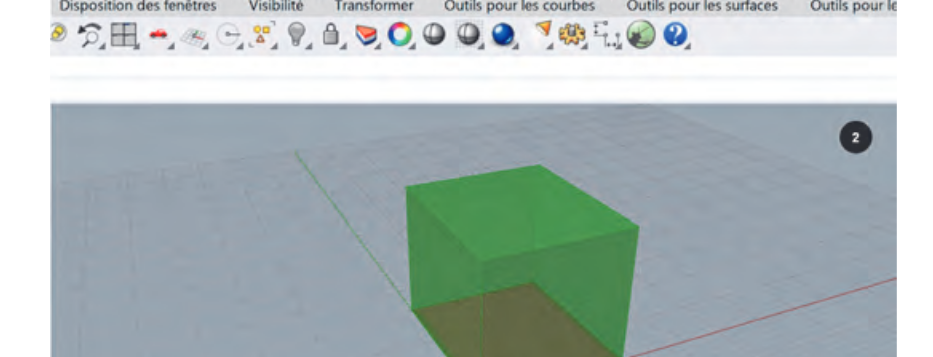

Grasshopper exploite l’environnement 3D de Rhinoceros pour visualiser les objets créés à partir des séquences paramétriques et/ou pour associer des objets natifs du modeleur (points,courbes, surfaces).

Les deux outils doivent être activés en permanence pour assurer le lien entre eux avec une double sauvegarde des fichiers. Le fichier Grasshopper est à sauvegarder au format natif .gh (binaire)et .ghx (XML) alors que le modèle Rhinoceros (intégrant des objets exploités dans le modèle paramétrique) sera sauvegardé au format natif .3dm
