Dernière mise à jour le 21 avril 2021 par LMD
générer une tour paramétrique inspirée de:

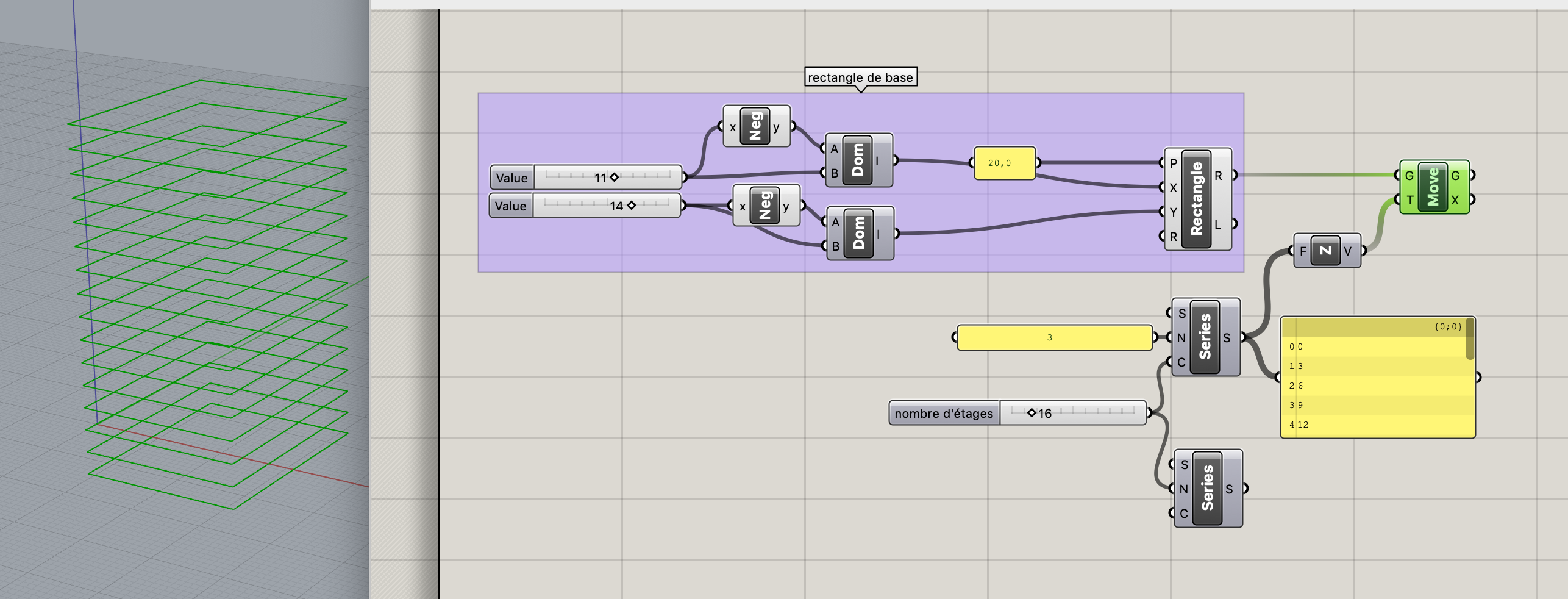

Etape 1: Plan d’étage
Rectangle de centre (20,0).
Les côtés du rectangle seront paramétriques donc donnés par les outils: Params>Number Slider en X,en Y.
Maths>Domains>Construct Domain
Maths>Opérator>Negatif
Le composant Maths>Domains>Construct Domain a pour but de créer un intervalle
Etape 2: Créer les étages
Dupliquer le rectangle sur l’axe Z en un nombre d’étages paramétrique Pour éviter l’utilisation répétée de l’outil move, on utilise les listes.
Créer une série de nombres avec le composant
Set>Sequence>Series
On définit une valeur pour la hauteur d’étage(N) et une valeur le nombre d’étages (C)
Params>Number Slider pour donner le nombre d’étage et la hauteur d’étage
Pour définir la direction et les distances de déplacement du rectangle générateur, nous utilisons le composant Vector>Vector>Unit Z connecté à l’entrée T du composant Transform>Euclidean>Move.
Le composant Transform>Euclidean>Move duplique le rectangle
L’entrée G sera connectée à la sortie R du composant Rectangle.

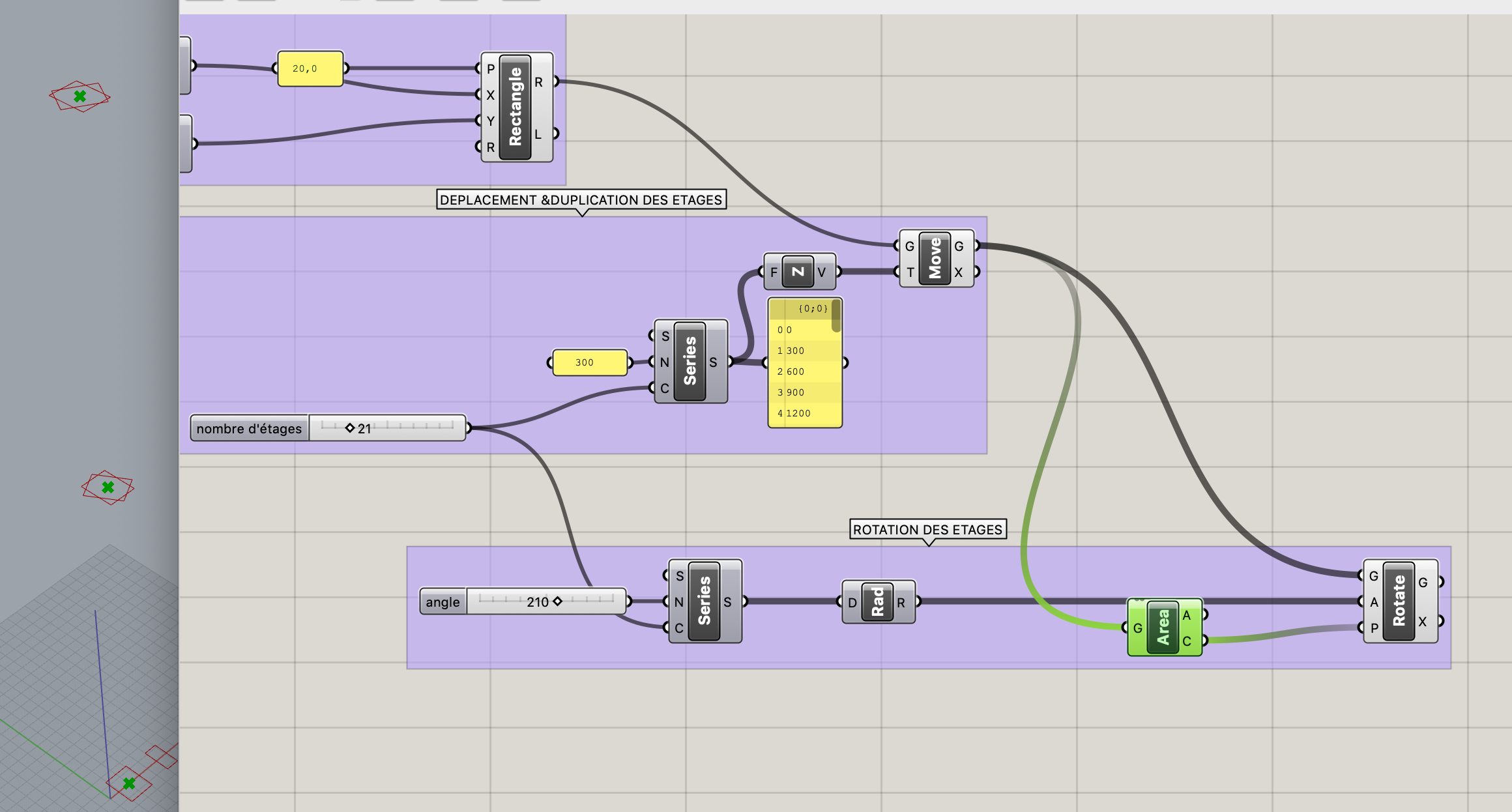

Etape 2: Torsion de la tour ou rotation des étages
Donner un angle de rotation pour chaque étage:
connecter un Number Slider (angle de rotation) à l’entrée N d’un deuxième Set>Sequence>Series
Conversion de degrés vers radians(indispensable pour Gh)
Maths>Trigo>radians
Connecter Maths>Trigo>radians vers un composant Transform>Euclidean>Rotate, déjà relié à Move en G.
Pour réaliser une rotation par le centre des plans d’étages, connectez le composant Surface>Analysis> M2 (AREA) à Move en G et Rotate en P.

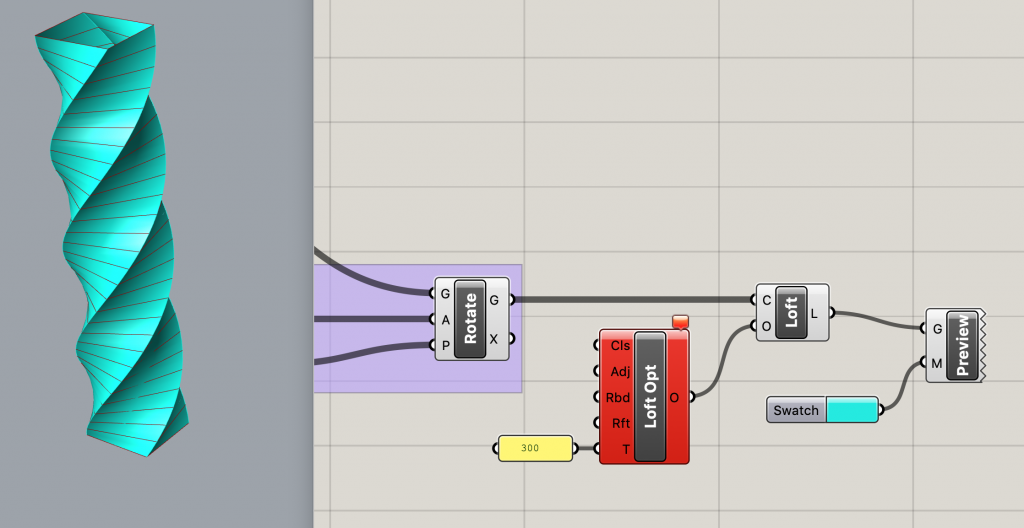

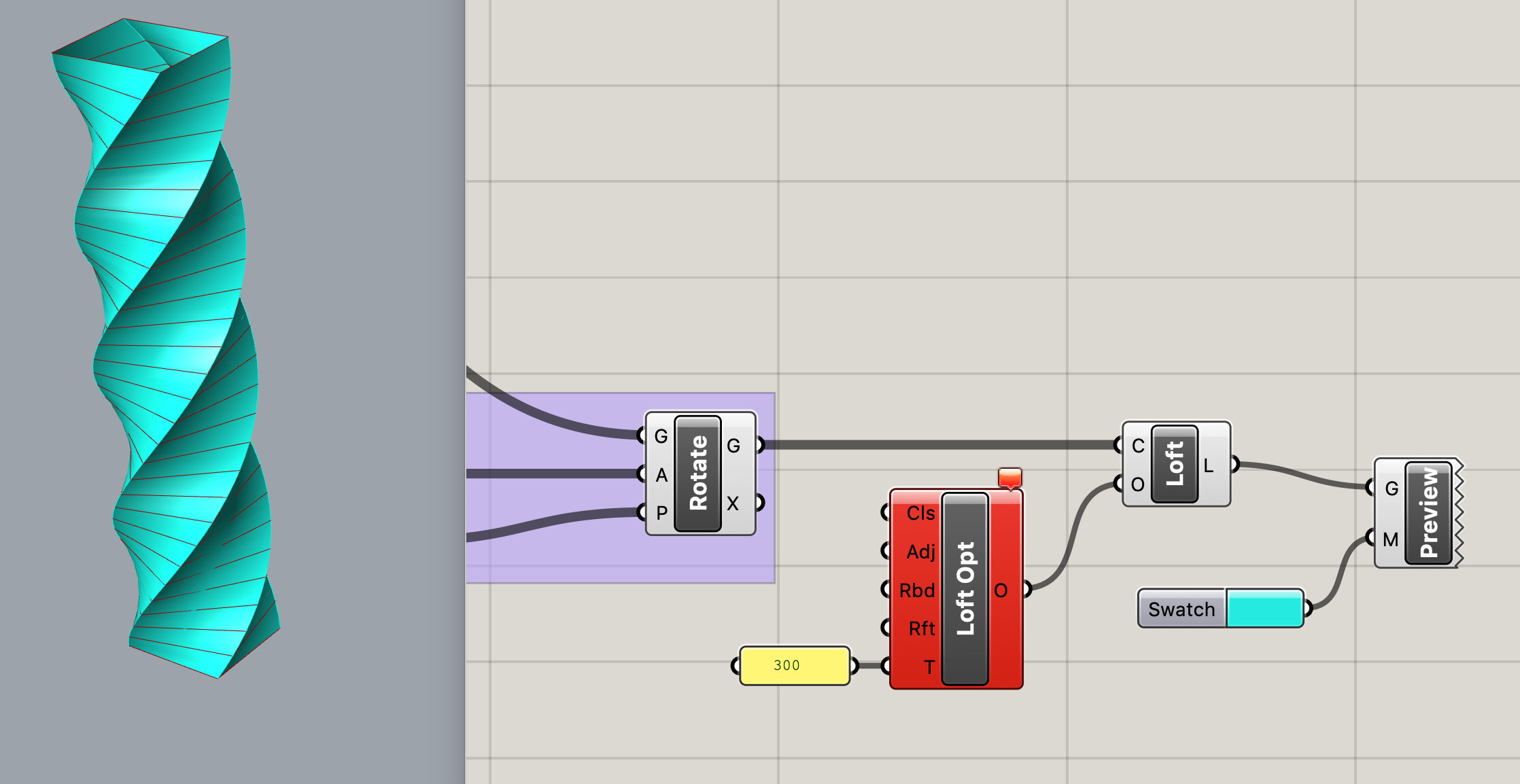

Etape 3: Génerer Surface
Composant Surface>Freeform>Loft avec Surface>Freeform>LoftOpt pour générer des options telles que des sections droites.
Etape 4: Prévisualisation en couleur
Composant sans sortie qui permet d’assigner une couleur à une géométrie
Display>Preview>Custom Preview permet de connecter le composant Loft et une couleur Params>Special>Colour Swatch
Le composant Transform>Affine>Scale afin de redimensionner en
gardant la même forme, mais dans des proportions différentes. Ce composant a besoin de savoir où se trouve le centre de chacune des courbes pour réaliser l’opération de mise à l’échelle.
