GH-EXPLOITATION DE DONNÉES À PARTIR D’IMAGES

Dernière mise à jour le 8 mai 2022 par LMD

L’objectif de cette définition est d’explorer les fonctions de traitement d’image dans grasshopper grâce à l’élément IMAGE SAMPLER.

Plusieurs définitions :
par surfaces subdivisées (voir PDF)

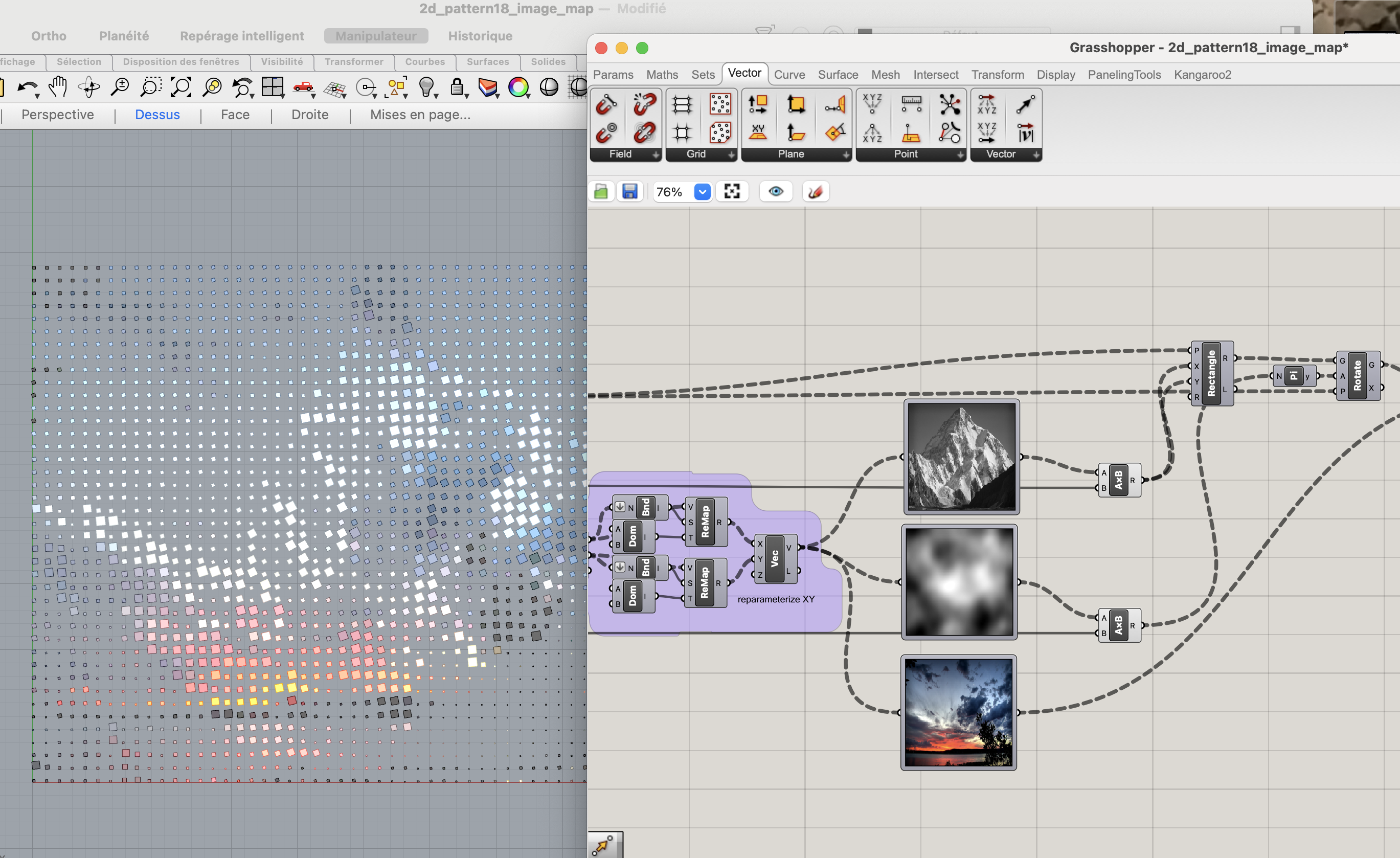

par rectangle field with Image Maps (voir définition)


Par une grille de points
Une grille de points est créée aux dimensions de l’image et dont l’espacement des points est modulé en fonction de la densité de points de l’image échantillonnée souhaitée. Cette grille alimente le composant Image Sampler (Echantillonnage d’image) et permet de recueillir la valeur de la luminosité en chaque point.
On peut donner une variable de hauteur à ces points mais tout autre repésentation (cercles etc).

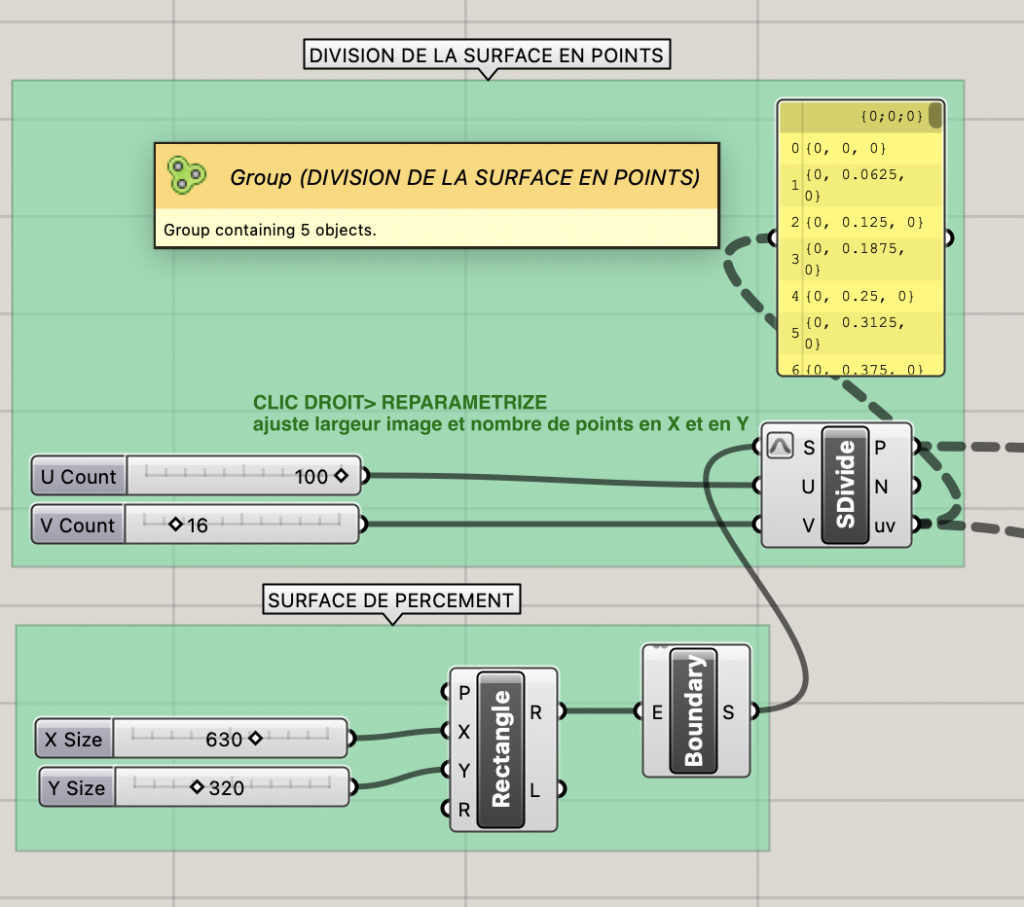

Création d’une surface divisée en deux axes (UetV)
Curve>Primitives>Rectangle (proportionnel format image )
Surface>Freeform>BoundarySurface (crée surface)
Surface>Util>Sdivide divise en un certain nombre de points
ATTENTION
Clic droit sur S de SDivide>Reparametrize permet d’ajuster largeur image et nombre de points en X et Y). Quelle que soit la taille de la surface,les valeurs en U et V ne vont varier que de 0 à 1. Tous les points vont être répartis proportionnellement)

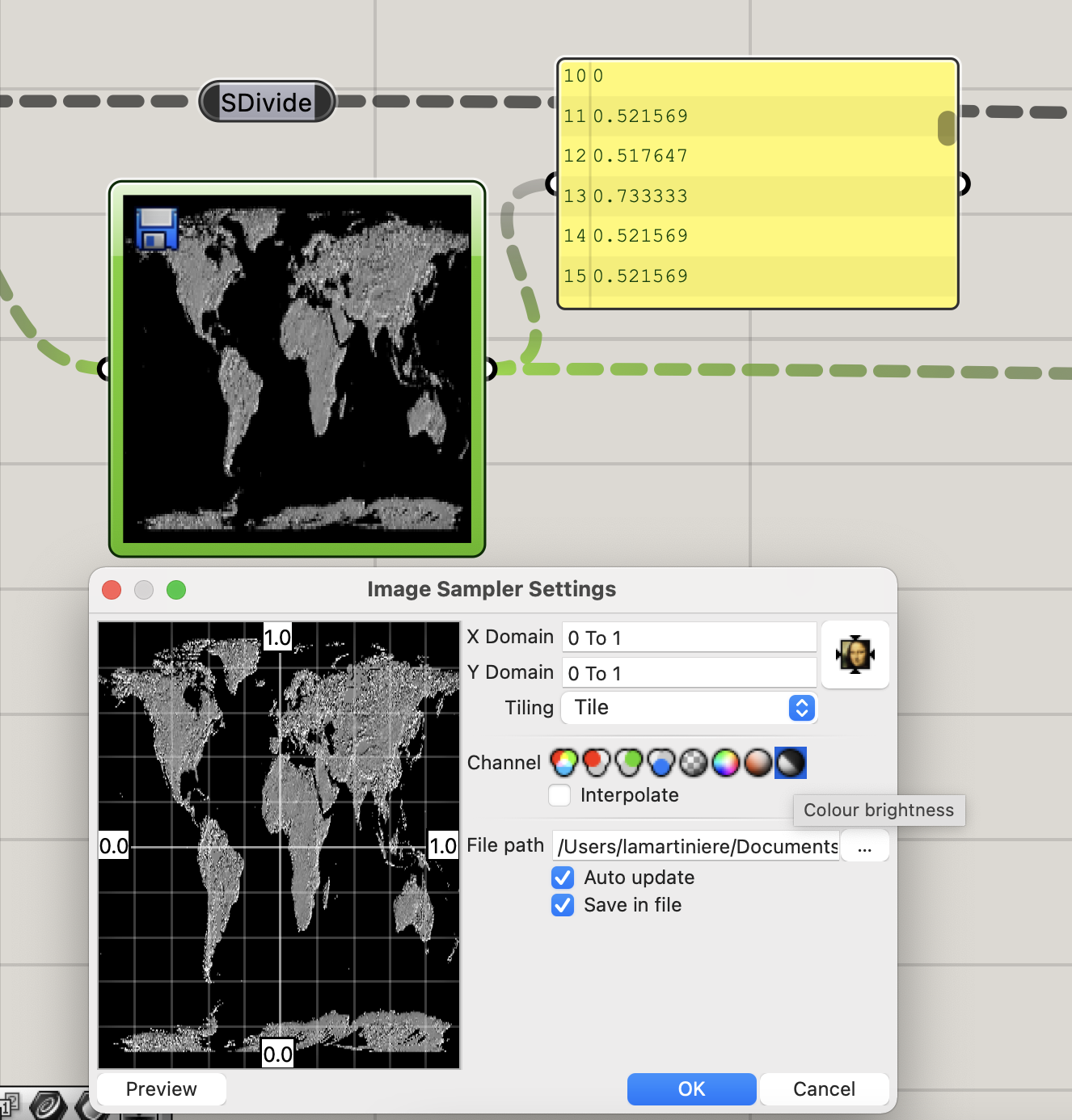

Importer une image dans Image Sampler
Image sur internet « hight map world » ou TELECHARGER

Colour Brightness > le point vaut 0 quand c’est noir et 1 quand c’est très lumineux

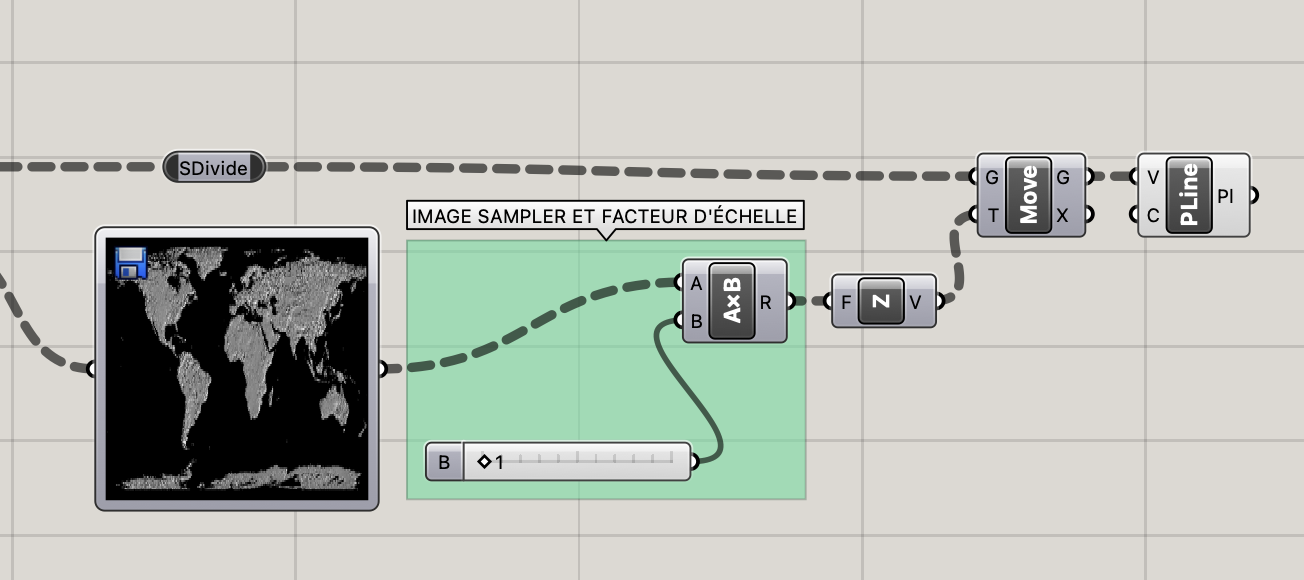

Déplacement des points sur un axe Z
Transform>Euclidean>Move
Vector>Vector>Unit Z

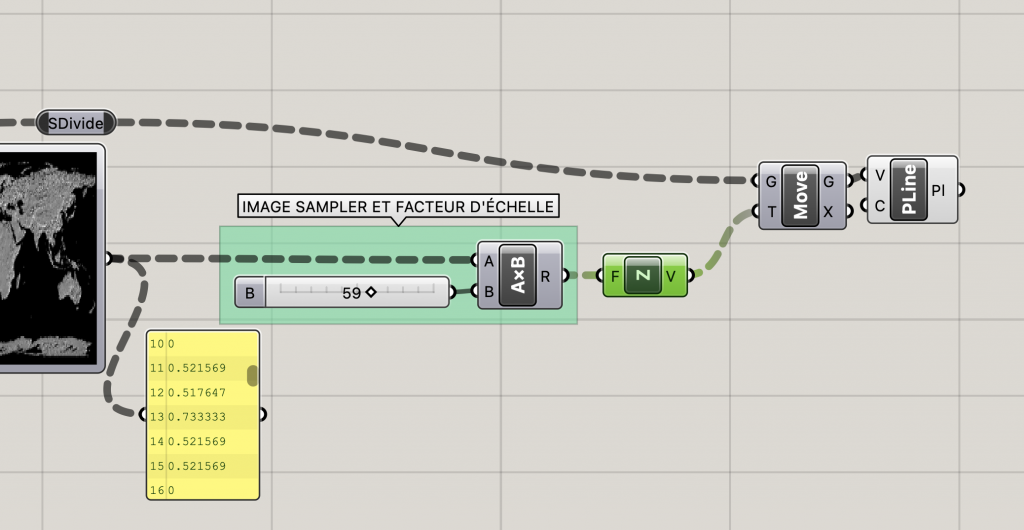

Facteur d’échelle pour visibilité
Maths>Operations>Multiplication
Slider

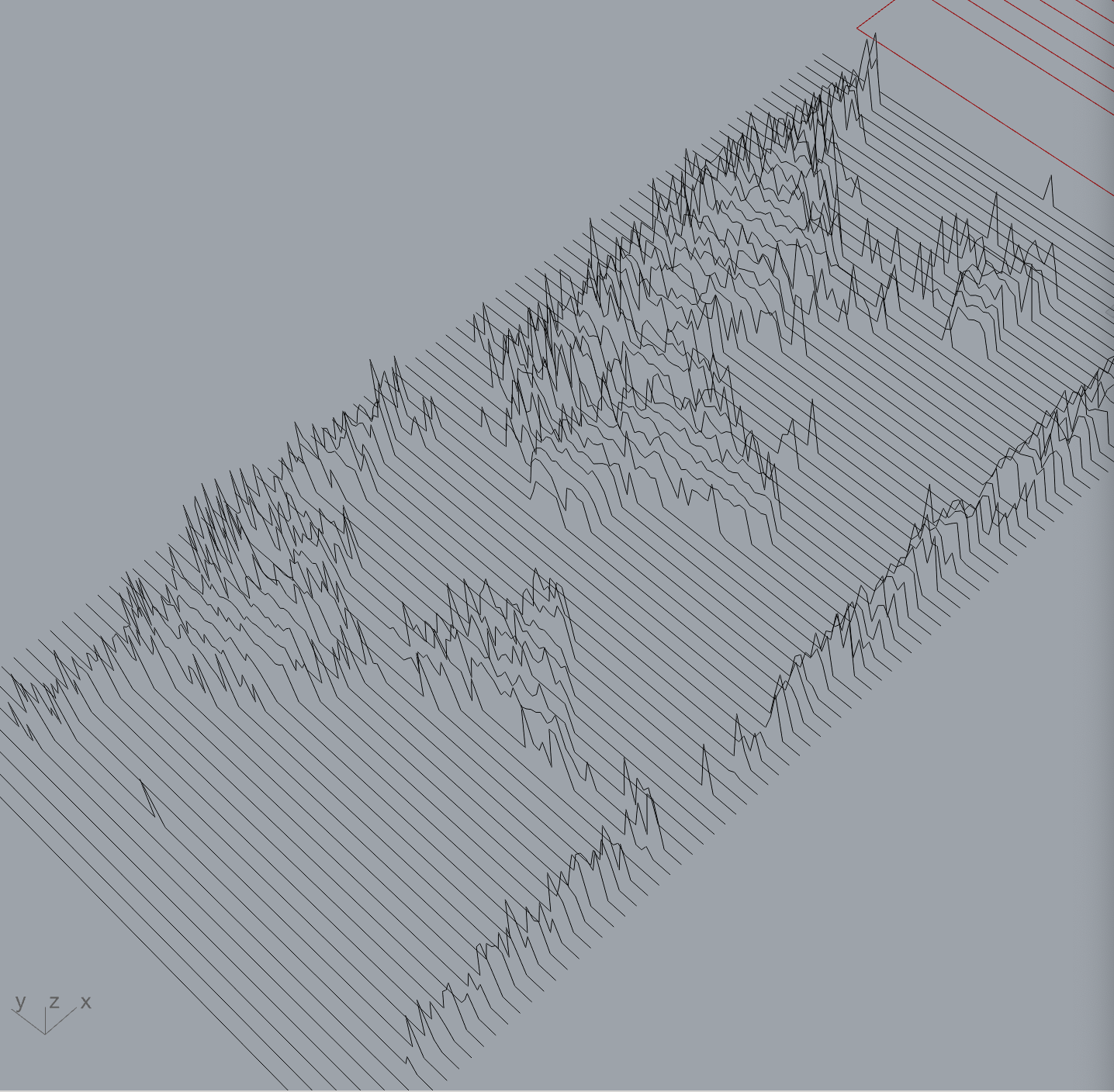

Rendu topographique par lignes
Curve>Spline>Polyline

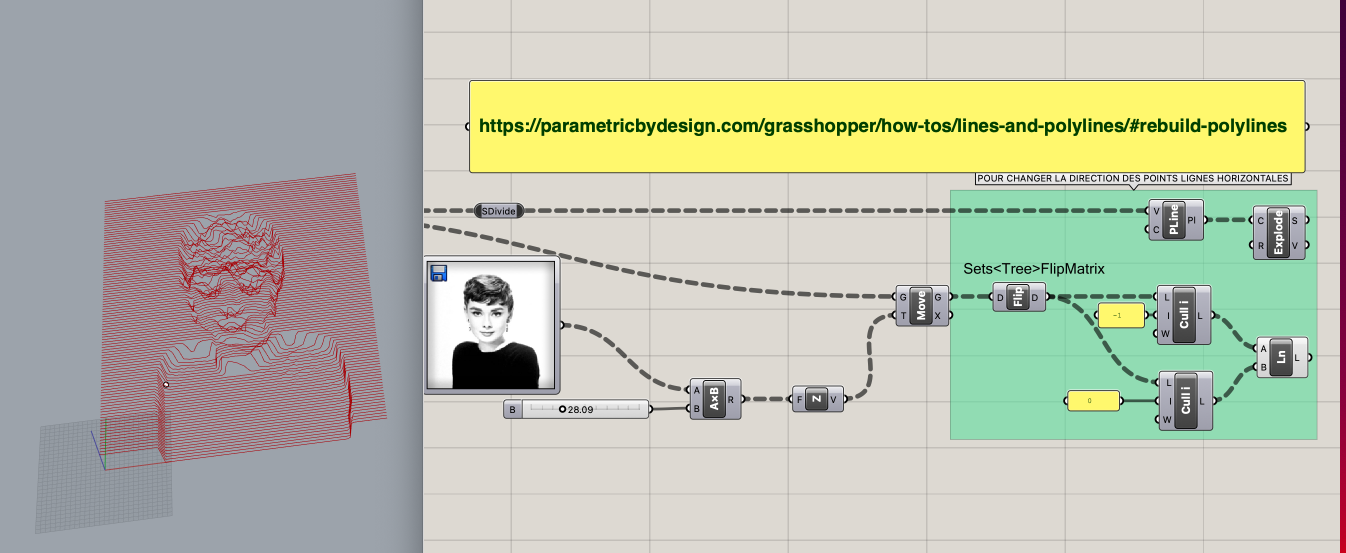

Et pour avoir des lignes horizontales:
